Nižšie je uvedený technický rozpis ako odparovacie kondenzátory práca:

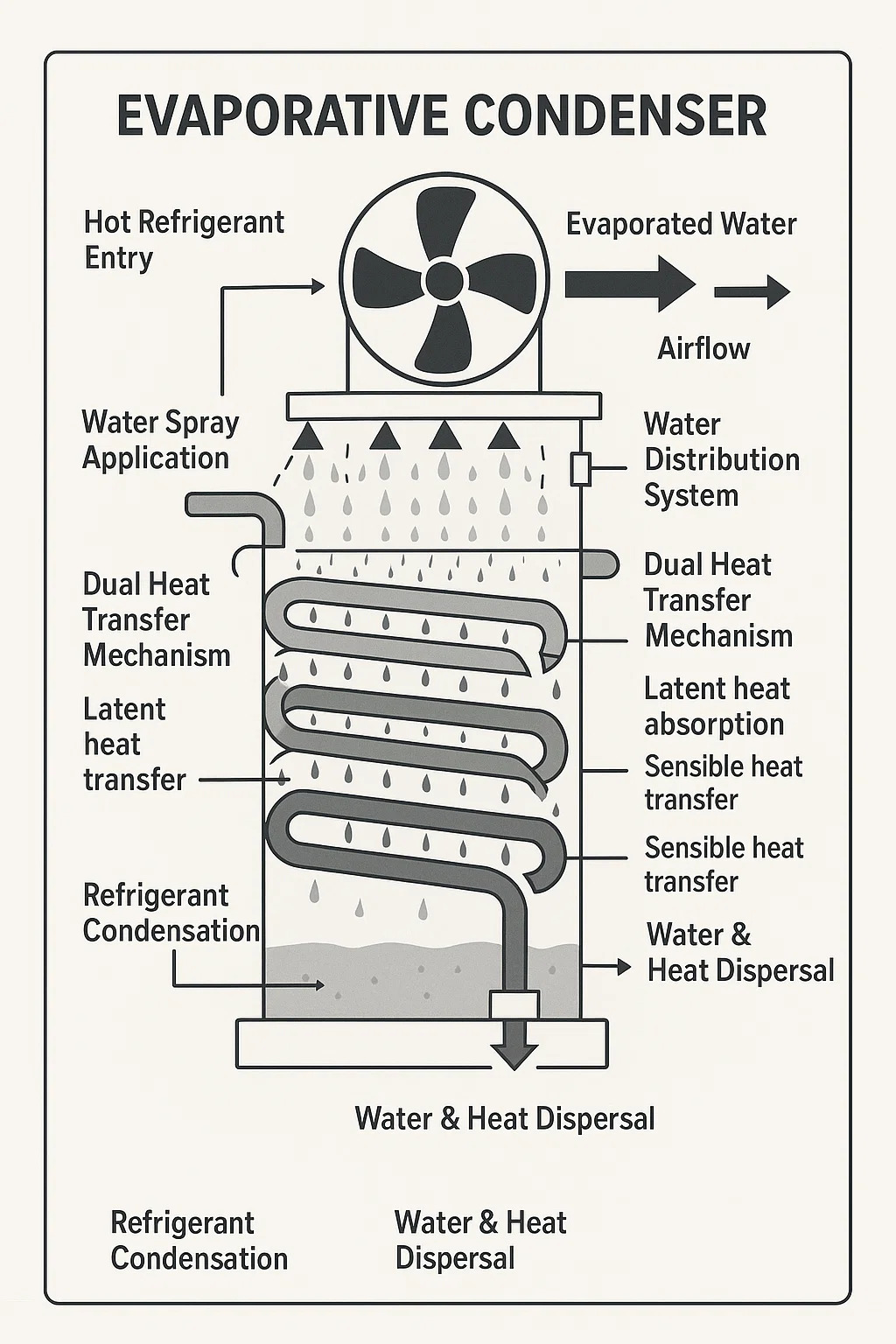

■ Základný pracovný princíp
Odparovacie kondenzátory odmietajú teplo kombináciou chladenia vzduchom s odparovaním vody. Na rozdiel od štandardných kondenzátorov, ktoré sa spoliehajú výlučne na citlivý prenos tepla, využívajú absorpciu latentného tepla počas odparovania vody.
■ Obsluha krok za krokom
▸ Vstup horúceho chladiva
Horúca, vysokotlaková para z kompresora vstupuje do stočeného potrubia kondenzátora.
▸Aplikácia rozprašovaním vody
Čerpadlo nepretržite rozprašuje vodu cez vonkajšiu časť hadov chladiva.
Voda pokrýva povrchy hadíc a vytvára tenký film.
▸Vnútená interakcia prúdenia vzduchu
Ventilátory ťahajú okolitý vzduch cez zväzok mokrej cievky.
Prúdenie vzduchu urýchľuje odparovanie vodného filmu na cievkach.
▸Dvojitý mechanizmus prenosu tepla
Absorpcia latentného tepla: Energia z pár chladiva sa prenáša do vody, čo spôsobuje vyparovanie.
Citlivý prenos tepla: Prúdenie vzduchu odvádza zvyškové teplo z chladiva a neodparenej vody.
▸ Kondenzácia chladiva
Strata tepla spôsobuje, že pary chladiva kondenzujú do vysokotlakovej kvapaliny vo vnútri hadov.
▸ Dispergácia vody a tepla
Vyparená voda vystupuje ako para vo výfukovom vzduchu.
Nevyparená voda sa zhromažďuje v žumpe na recirkuláciu.
■Kľúčové systémové komponenty
Zväzok cievok: Rúry obsahujúce chladivo (meď/nehrdzavejúca oceľ).
Systém distribúcie vody: Rozprašovacie trysky, čerpadlá a záchytná nádrž.
Ventilátory: Indukovaný ťah (namontovaný hore) alebo nútený ťah (namontovaný na boku).
Eliminátory úletu: Zabráňte úniku kvapiek vody s odpadovým vzduchom.
■ Kritické faktory účinnosti
▸Závislosť mokrej žiarovky na teplote
Kondenzačná teplota sa približuje okolitej teplote mokrého teplomera (nie suchého teplomera), čo umožňuje nižší tlak v hlave ako vzduchom chladené jednotky.
▸ Manažment kvality vody
Vodný kameň z tvrdej vody znižuje prenos tepla – vyžaduje chemické ošetrenie/zmäkčenie.
Odvzdušňovacie ventily riadia koncentráciu minerálov.
▸Ochrana proti zamrznutiu
Glykolové prísady alebo odtokové systémy zabraňujú poškodeniu ľadom v zime.
■ Režimy zlyhania v skutočnom svete
▸Zanedbané následky údržby
Zanesené trysky → Nerovnomerné rozloženie vody → Suché miesta → Prehriatie chladiva.
Tvorba vodného kameňa → Izolované potrubie → 30 % strata účinnosti.
Rast legionel v neupravených vodných žumpách.
▸Obmedzenia prúdenia vzduchu
Cievky alebo lopatky ventilátora blokujú prach/nečistoty → Znížené vyparovanie → Preťaženie kompresora.
▸Prečo to nie je „výparník“
Výparníky absorbujú teplo (napr. vnútorná AC cievka).
Odparovacie kondenzátory odvádzajú teplo (vonkajšia funkcia).
