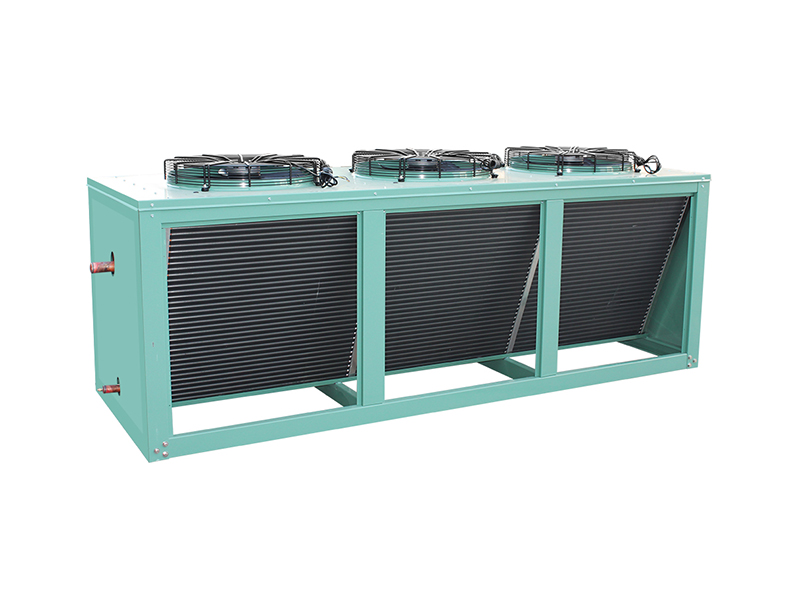

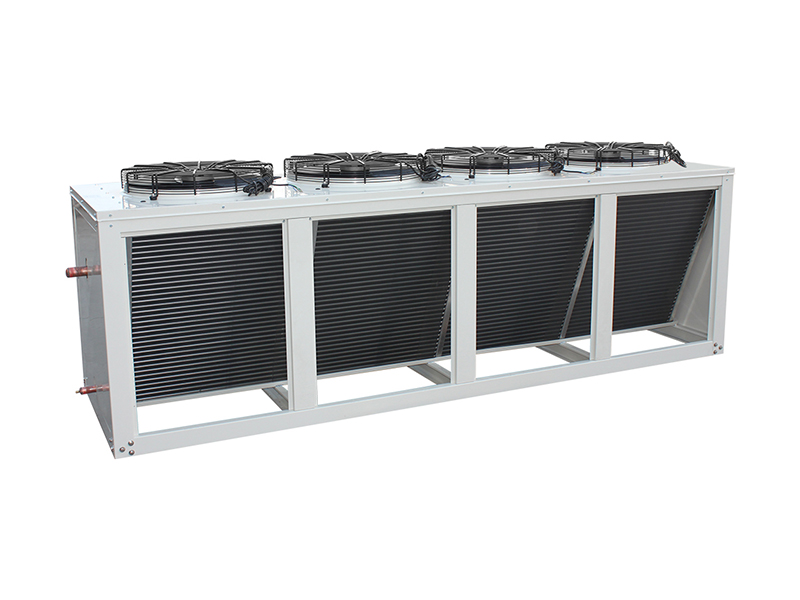

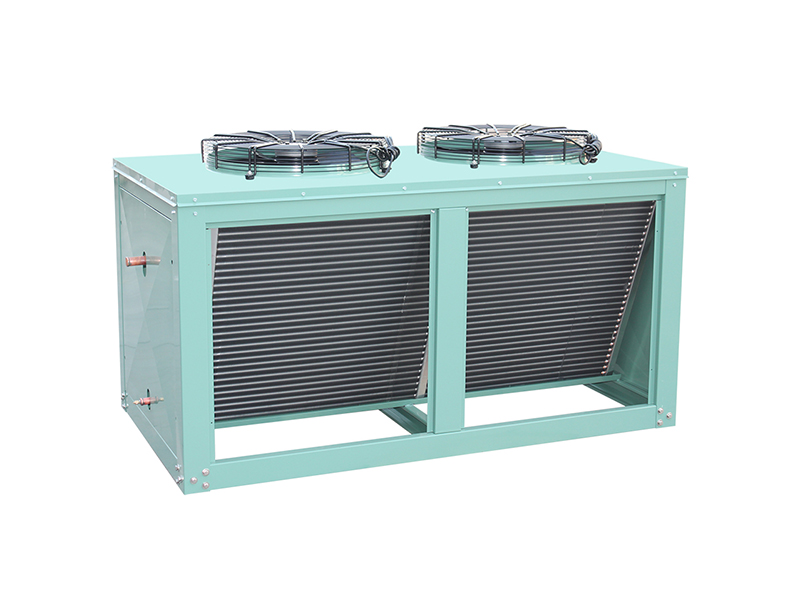

Kondenzátor chladený vzduchom chladeným FNV je špeciálne navrhnutý ako zariadenie na rozptyl tepla pre chladiace zariadenia pomocou chladivov ako Freon. Využíva vzduchovú konvekciu na rozptýlenie tepla uvoľňovaného chladivom počas procesu kondenzácie, čím sa zabezpečuje normálna prevádzka chladiaceho systému. Kondenzátor má vysokú vzduchotesnosť a zabezpečuje žiadny únik pod vysokým tlakom. Je vybavený externým ventilátorom rotora, ktorý pracuje s nízkym hlukom.
Hlavné technické parametre kondenzátora chladeného vo vzduchu FNV
Model | Kapacita výmeny tepla (KW) | Chladiacu plochu (㎡) | Ventilátor | ||||
Chvály | Priemer čepele (mm) | Objem vzduchu (m³/h) | Sila (w) | Napätie (V) | |||
FNV-24/80 | 24.6 | 80 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-27,5/90 | 27.5 | 90 | 2 | 450 | 2x4700 | 2x280 | 380 |
FNV-31.0/100 | 31 | 100 | 2 | 500 | 2x6600 | 2x460 | 380 |
FNV-34,4/120 | 34.4 | 120 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-44,2/155 | 44.2 | 155 | 2 | 550 | 2x8660 | 2x650 | 380 |
FNV-55,8/185 | 55.8 | 185 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-61.6/200 | 61.6 | 200 | 2 | 600 | 2x10600 | 2x860 | 380 |
FNV-67.4/220 | 67.4 | 220 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-73,9/240 | 73.9 | 240 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-81.5/265 | 81.5 | 265 | 3 | 550 | 3x8660 | 3x650 | 380 |
FNV-92,4/300 | 92.4 | 300 | 3 | 600 | 3x10600 | 3x860 | 380 |
FNV-108.7/350 | 108.7 | 350 | 4 | 600 | 3x10600 | 4x860 | 380 |
FNV-123,7/400 | 123.7 | 400 | 4 | 600 | 4x10600 | 4x860 | 380 |

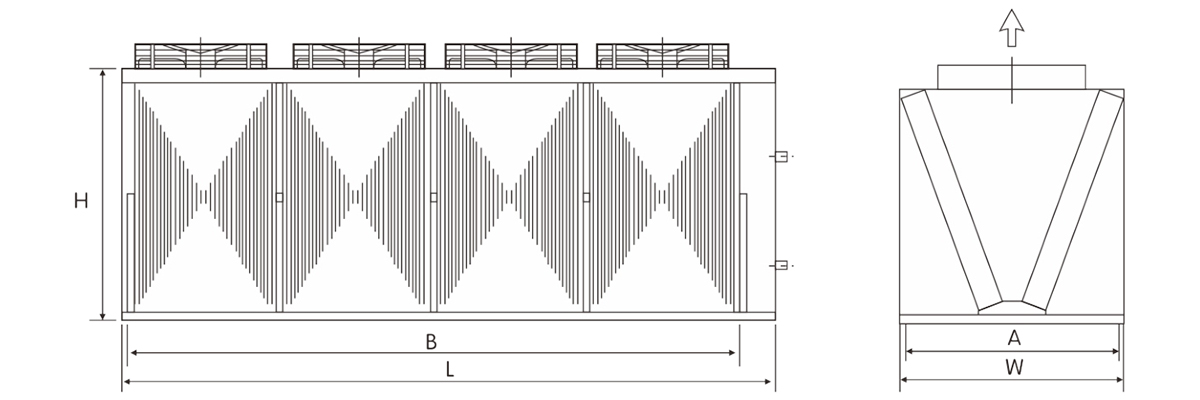

Vzhľad a inštalačné rozmery kondenzátora chladeného FNV
Model | L | H | W | A | B | Vstupné potrubie (φmm) | Výstupná trubica (φmm) |
FNV-24/80 | 1180 | 610 | 840 | 760 | 1080 | φ25 | φ19 |
FNV-27,5/90 | 1300 | 610 | 840 | 760 | 1180 | φ25 | φ19 |
FNV-31.0/100 | 1420 | 615 | 840 | 760 | 1230 | φ25 | φ19 |
FNV-34,4/120 | 1470 | 745 | 860 | 780 | 1300 | φ28 | φ19 |
FNV-44,2/155 | 1660 | 850 | 920 | 800 | 1500 | φ32 | φ22 |
FNV-55,8/185 | 1900 | 850 | 920 | 800 | 1730 | φ32 | φ25 |
FNV-61.6/200 | 1900 | 940 | 955 | 820 | 1730 | φ32 | φ25 |
FNV-67.4/220 | 2240 | 850 | 920 | 800 | 1900 | φ32 | φ25 |
FNV-73,9/240 | 2240 | 940 | 955 | 820 | 2030 | φ32 | φ22 |
FNV-81.5/265 | 2450 | 940 | 955 | 820 | 2280 | φ32 | φ28 |
FNV-92,4/300 | 2740 | 940 | 955 | 820 | 2550 | φ35 | φ28 |
FNV-108.7/350 | 3080 | 940 | 955 | 820 | 2670 | φ42 | φ32 |
FNV-123,7/400 | 2880 | 940 | 1030 | 890 | 2660 | φ42 | φ32 |
