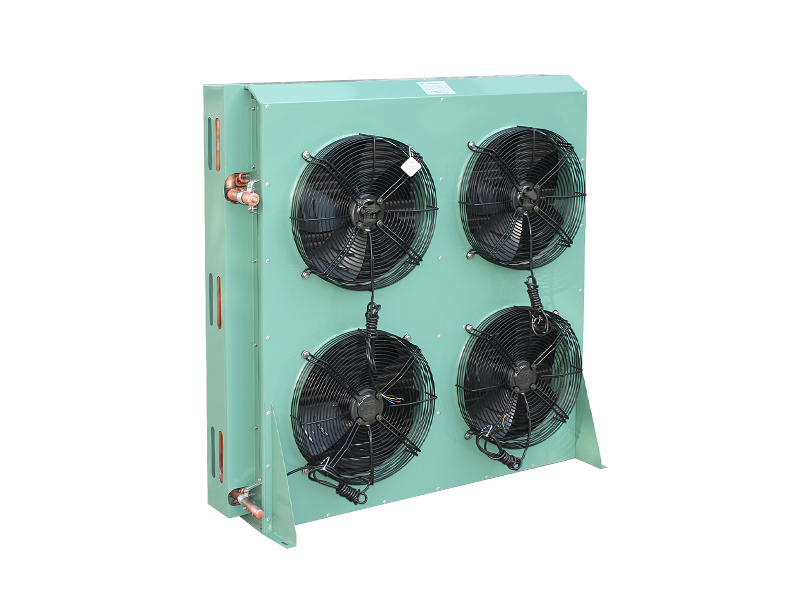

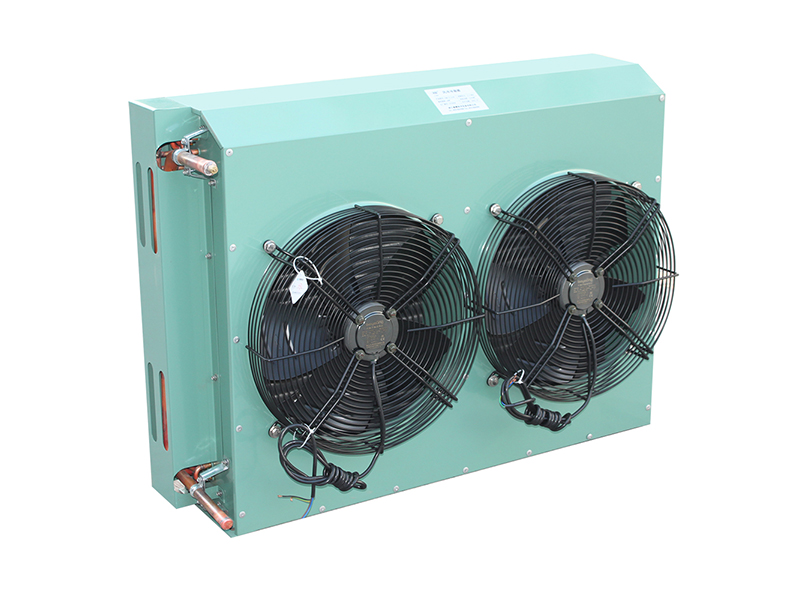

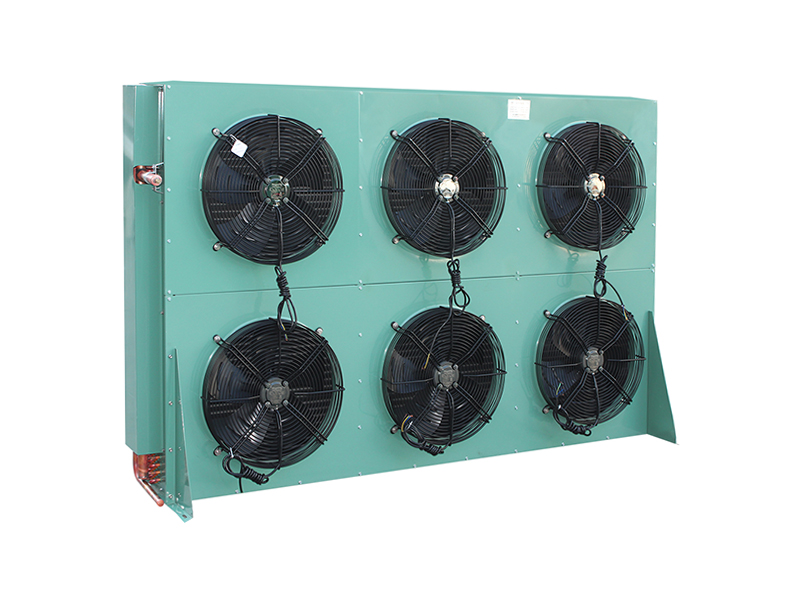

Kondenzátor chladený vzduchom FNH je dôležitou súčasťou chladiaceho zariadenia. Primárne rozptyľuje teplo uvoľňované chladivo počas kondenzačného procesu prostredníctvom vzduchovej konvekcie, čím sa udržiava normálna prevádzka chladiaceho systému. Produkt môže byť vybavený rôznymi typmi fanúšikov kondenzátora podľa požiadaviek zákazníka, aby sa uspokojili rôzne potreby rozptylu tepla.
Technické parametre kondenzátora chladeného typu FNH
Model | Klimatizovaťapacita výmeny tepla (KW) | Povrch (㎡) | Usporiadanie medených rúrok | Ventilátor Do Travhea (φmm) | Do Travhea (Φmm) | Výtok na kvapalinu (Φmm) | ||||
Chvály | Φfan (mm) | Objem vzduchu (m³/h) | Sila (w) | Napätie (V) | ||||||
FNH-0,6/2 | 0.6 | 2 | 2x4 | 1 | 200 | 780 | 55 | 220 | 10 | 10 |
FNH-0.9/3 | 0.9 | 3 | 3x4 | 1 | 200 | 780 | 55 | 220 | 10 | 10 |
FNH-1,2/4 | 1.2 | 4 | 3x5 | 1 | 250 | 970 | 80 | 220 | 10 | 10 |
FNH-1,7/6 | 1.7 | 6 | 3x6 | 1 | 300 | 2040 | 1x85 | 220/380 | 10 | 10 |
FNH-2,5/8.0 | 2.5 | 8 | 3x8 | 1 | 300 | 2040 | 1x85 | 220/380 | 10 | 10 |
FNH-4,6/15 | 4.6 | 15 | 4x10 | 1 | 350 | 2700 | 1x180 | 220/380 | 19 | 16 |
FNH-5,4/18 | 5.4 | 18 | 4x10 | 1 | 400 | 4000 | 1x230 | 380 | 19 | 16 |
FNH-6.4/22 | 6.4 | 22 | 5x10 | 1 | 400 | 4000 | 1x230 | 380 | 19 | 16 |
FNH-6.4/22B | 6.4 | 22 | 4x8 | 2 | 350 | 5400 | 2x180 | 380 | 19 | 16 |
FNH-7.3/28 | 7.3 | 28 | 4x9 | 2 | 350 | 5400 | 2x180 | 380 | 19 | 16 |
FNH-9,7/33 | 9.7 | 33 | 4x10 | 2 | 350 | 5400 | 2x180 | 380 | 19 | 16 |
FNH-12,0/41 | 12 | 41 | 4x12 | 2 | 400 | 8000 | 2x230 | 380 | 19 | 16 |
FNH-13,8/50 | 13.8 | 50 | 4x14 | 2 | 400 | 8000 | 2x230 | 380 | 19 | 16 |
FNH-16,7/60 | 16.7 | 58 | 4x14 | 2 | 400 | 8000 | 2x230 | 380 | 22 | 19 |
FNH-20,7/70 | 20.7 | 70 | 4x18 | 4 | 350 | 10800 | 4x180 | 380 | 28 | 22 |
FNH-23,0/80 | 23 | 80 | 4x20 | 4 | 400 | 16000 | 4x230 | 380 | 28 | 22 |
FNH-27,6/100 | 27.6 | 100 | 5x20 | 4 | 400 | 16000 | 4x230 | 380 | 28 | 22 |
FNH-33,3/120 | 33.3 | 120 | 5x24 | 4 | 400 | 16000 | 4x230 | 380 | 32 | 25 |
FNH-39,8/140 | 39.8 | 140 | 5x24 | 4 | 450 | 18800 | 4x280 | 380 | 32 | 25 |
FNH-45,6/160 | 45.6 | 160 | 5x26 | 4 | 450 | 18800 | 4x280 | 380 | 32 | 25 |
FNH-49,9/180 | 49.9 | 180 | 5x26 | 4 | 500 | 26400 | 4x460 | 380 | 32 | 25 |

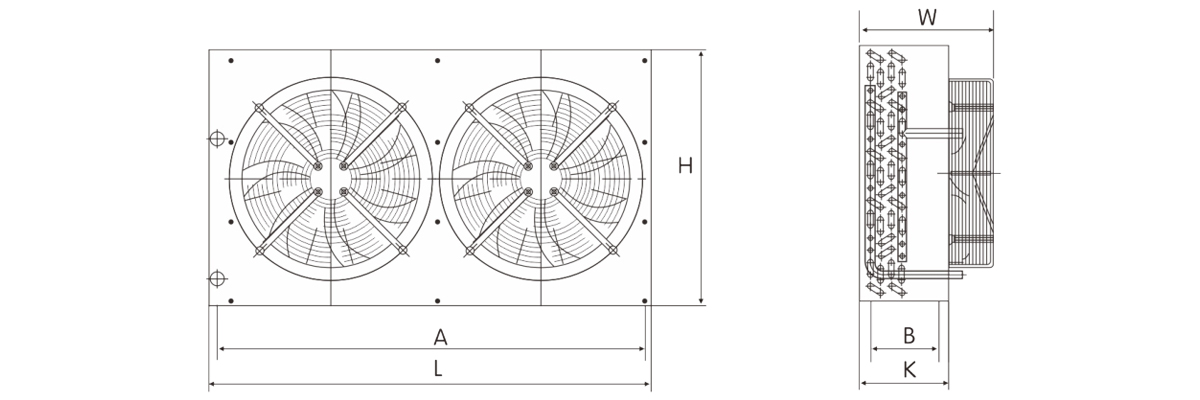

Vzhľad a inštalačné rozmery kondenzátora chladeného typu FNH
Model | Rozmery | |||||
L | K | H | A | B | W | |
FNH-0,6/2 | 280 | 95 | 240 | 260 | 65 | 140 |
FNH-0.9/3 | 280 | 120 | 240 | 260 | 80 | 165 |
FNH-1,2/4 | 300 | 120 | 290 | 280 | 80 | 175 |
FNH-1,7/6 | 350 | 150 | 340 | 330 | 110 | 235 |
FNH-2,5/8.0 | 450 | 150 | 435 | 420 | 100 | 250 |
FNH-4,6/15 | 485 | 170 | 535 | 455 | 145 | 280 |
FNH-5,4/18 | 520 | 180 | 535 | 490 | 145 | 290 |
FNH-6.4/22 | 600 | 180 | 535 | 570 | 145 | 290 |
FNH-6.4/22B | 875 | 200 | 435 | 845 | 145 | 290 |
FNH-7.3/28 | 875 | 200 | 485 | 845 | 145 | 290 |
FNH-9,7/33 | 935 | 200 | 535 | 905 | 145 | 290 |
FNH-12,0/41 | 935 | 200 | 635 | 905 | 145 | 290 |
FNH-13,8/50 | 935 | 200 | 735 | 905 | 145 | 290 |
FNH-16.2/58 | 1085 | 200 | 735 | 1055 | 145 | 290 |
FNH-20,7/70 | 1085 | 200 | 935 | 1055 | 145 | 290 |
FNH-23,0/80 | 1100 | 220 | 1035 | 1070 | 165 | 310 |
FNH-27,6/100 | 1100 | 220 | 1035 | 1070 | 165 | 310 |
FNH-33,3/120 | 1130 | 220 | 1035 | 1100 | 165 | 310 |
FNH-39,8/140 | 1190 | 220 | 1235 | 1170 | 165 | 320 |
FNH-45,6/160 | 1250 | 220 | 1335 | 1220 | 165 | 320 |
FNH-49,9/180 | 1410 | 220 | 1335 | 1380 | 165 | 320 |
